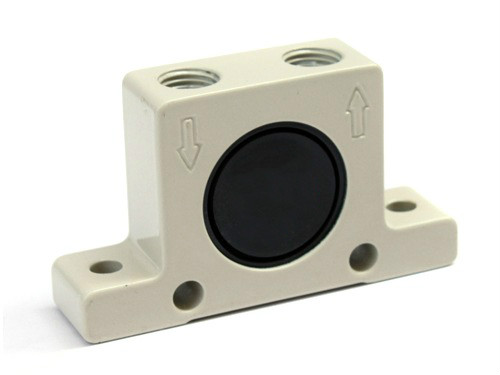

产品名称:气动振动器K08K10空气振动器
产品说明:

(宁波飞驰 FEICHIAN 品牌)

滚珠气动振动器-k08k10k16k20k25k36

使用温度:
100℃=220℉
噪音等级范围:
75——95dBA
性能介绍: 壳体由防锈铝制成,内置经过硬化的钢制滚道,钢球可以在其上滚动。 壳体两端置有尼龙端盖,用来定位钢球,同时防止灰尘和水的进入,因此可使本机工作于多尘潮湿的环境中。进、出气口均有标准管螺纹,使排气可由管路引出,确保排气无障。为适应不同安装位置,本机上有4个安装孔:两个水平,两个垂直。
说明:

本K系列产品具有一防锈的挤压成形的铝质壳体,内有一钢殊在-热处理过的钢轨上回转。在任一边又尼龙底板支持钢殊以免受到尘埃与水份的侵袭。因此,本产品适合在灰尘或潮湿的工作环境使用。在进气口与排气口有标准的管螺纹,使保证顺畅排能。具有二个垂着与二个水平安装孔以方便安装在任何困难安装的位置。

用途:
K系列气动球振动器的尺寸较小,其振频可藉调整空气流量来控制,其主要用途例如:
·帮助自斜槽与料斗输送材料
·防止瓶罐或类似产品在输送机设备上卡住或堵住
·容器或模具内材料的压实处理
·在分离机,筛机或滤网上分离不同粒度的材料

K系列气动球振动器的尺寸较小,其振频可藉调整空气流量来控制,其主要用途例如:
·帮助自斜槽与料斗输送材料
·防止瓶罐或类似产品在输送机设备上卡住或堵住
·容器或模具内材料的压实处理
·在分离机,筛机或滤网上分离不同粒度的材料

性能资料:
型号 频率 V.P.M 测得的离心力 空气消耗/分钟
0.2
MPa
0.4
MPa
0.6
MPa
0.2MPa 0.4MPa 0.6MPa 0.2MPa 0.4MPa 0.6MPa
N N N Ltr Ltr Ltr
K·08 25.510 31.100 35.100 132 249 355 0.85 1.50 1.90
K·10 22.510 28.100 34.100 245 468 715 0.95 1.55 2.10
K·13 15.100 18.510 22.510 320 560 875 0.95 1.60 2.30
K·16 13.100 17.100 19.510 455 810 1.110 1.25 2.10 2.85
K·20 10.510 14.510 16.510 715 1.200 1.750 1.35 2.35 3.35
K·25 9.210 12.210 14.100 925 1.580 2.100 1.65 2.95 4.20
K·30 7.810 9.710 12.510 1.520 2.480 3.250 2.20 3.80 5.75
K·36 7.310 9.100 10.100 2.050 3.135 4.100 2.65 4.80 67.8

尺寸表:


型号 A Width/宽度 C D E F G H Thread BSP Weight/重量
mm mm mm mm mm mm mm kg
K·08 50 20 86 68 12 7 40 G1/4" 0.135
K·10 20 0.135
K·13 65 24 113 90 16 9 50 G1/4" 0.265
K·16 27 0.305
K·20 80 33 128 104 16 9 60 G1/4" 0.540
K·25 38 0.640
K·30 100 44 160 130 20 11 80 G3/8" 1.140
K·36
本表数据在重型实验台上取自Kistler 3轴测力计。当安装刚性差时频率和力值会减小.
